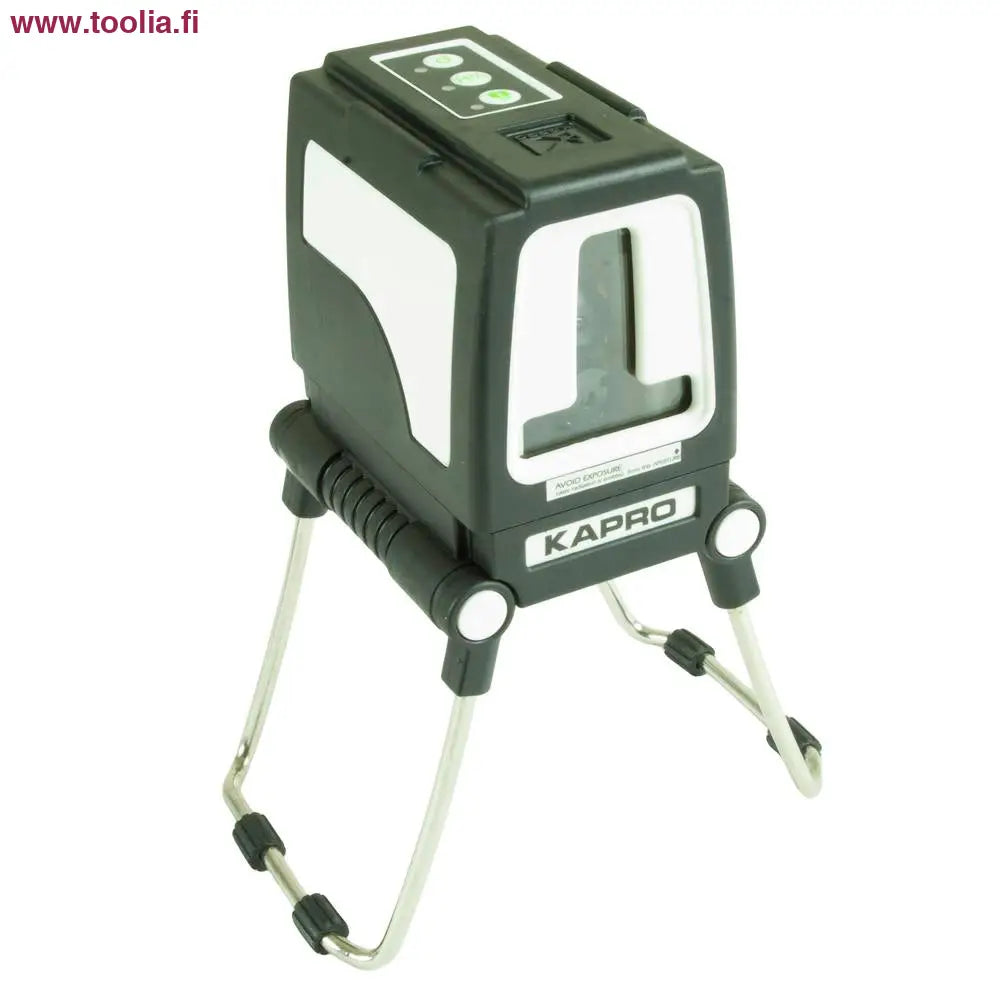

Kapro 872G Prolaser® Plus on vihreäsäteinen ristilaser, joka heijastaa 90° kulmassa keskenään risteävät vaaka- ja pystylinjat. Vihreä diodi parantaa näkyvyyttä kirkkaissa sisätiloissa, jolloin viiva on selkeä myös vaaleilla pinnoilla ja pidemmillä etäisyyksillä. Laitteen perusmittauskantama on jopa 30 m ilman vastaanotinta ja pulssitilassa laserin voi yhdistää detektoriin, jolloin työalue pitenee jopa 60 metriin.
Tarkkuus on luokkaa ±0,2 mm/m, mikä mahdollistaa vaativatkin linjaus- ja viimeistelytyöt. Itsetasaus toimii ±3° alueella heilurimekanismilla; kun laite on tasausalueen ulkopuolella, 872G ilmoittaa tilanteesta sekä visuaalisella että äänimerkillä. Tämä ehkäisee virhemerkintöjä ja nopeuttaa työn etenemistä muuttuvissa olosuhteissa.
Käyttötapoja täydentää manuaalikaltevuus, jossa itsetasaus kytketään pois päältä ja viiva voidaan asettaa tarkoitukselliseen kulmaan esimerkiksi kaatojen merkintään tai vinoihin asennuksiin. Säteiden valinnalla (H/V) käyttäjä voi pitää näkyvissä vain tarvitsemansa viivat, mikä parantaa näkyvyyttä ja säästää paristoja.
Runkorakenne on IP54-luokiteltu pölyä ja roiskeita vastaan. Ergonominen kuorirakenne ja liukumattomat otepinnat parantavat käsiteltävyyttä työmaalla. Vakiona toimitetaan 3×AA-paristot sekä 1/4” jalustakierre ja 5/8” adapteri, joten laite istuu sekä kevyisiin että raskaisiin jalustoihin.

Käyttötarkoitus:

Kuivarakentaminen ja sisäseinät – Ristiviiva tarjoaa yhtenäisen vaakareferenssin alakattoihin, listoihin ja seinäverhouksiin sekä pystysuoran viivan runkojen, karmien ja väliseinien kohdistukseen. Itsetasaus nopeuttaa työtä, ja ±0,2 mm/m tarkkuus takaa yhtenäiset linjat myös pitkissä vedoissa. Pulssitilan ja vastaanottimen avulla linjaa voi jatkaa läpi avotilojen ja pitkien käytävien.

Laatoitus ja märkätilat – Vaakaviivalla määritetään rivien aloituskorkeus ja ylärajat, pystylinjalla varmistetaan saumajaon suoruus. Manuaalikaltevuudella voidaan merkitä kevyet kaadot, esimerkiksi suihkutiloissa. Vihreän säteen erinomainen näkyvyys vähentää virhemerkintöjen riskiä työvalojen alla.

Sähkö- ja LVI-asennukset – Pystylinja helpottaa nousujen ja kanavien kohdistusta lattiasta kattoon, vaakalinja tukee kytkinten ja pistorasioiden yhtenäisiä asennuskorkeuksia. Jalustakiinnitys (1/4” + 5/8” adapteri) tuo vakautta pitkillä etäisyyksillä ja kun työ edellyttää toistuvaa mittauksien toistamista.

Sisustus- ja viimeistelytyöt – Kaapistojen, sokkeleiden, ikkunalautojen ja verhokiskojen asennus nopeutuu, kun sama korko ja suoruus välittyvät koko huoneeseen. Säteiden valinta (vain H tai vain V) selkeyttää näkymää tarkassa asettelussa ja parantaa työn laatua.

Pakkauksen sisältö:

Kapro 872G vihreä ristilaser (1× vaaka + 1× pysty)

Vyö-/kantopussi

3 × AA-paristo

5/8" jalusta-adapteri (Kapro 841)

Pikaohje / käyttöohje

Ominaisuudet:

Sädekonfiguraatio: 1H + 1V risti 90° – kattaa vaaka- ja pystysuuntaiset linjaukset yhdellä sijoituksella.

Vihreä säde: Näkyvyys selkeä sisätiloissa – mahdollistaa pidemmät työmatkat ilman vastaanotinta.

Tarkkuus: ±0,2 mm/m – soveltuu vaativaan viimeistely- ja kohdistustyöhön.

Itsetasaus: ±3° heilurimekanismilla – nopea käyttöönotto myös epätasaisella alustalla.

Pulssitila + vastaanotin: Jopa 60 m – luotettava linja myös kirkkaassa valossa ja pitkillä väleillä.

Ylitasovaroitus: Ääni- ja valoilmaisu – estää virhemerkinnät, kun alusta ei ole tasoalueella.

Manuaalikaltevuus: Kallistettavat viivat – kaadot ja vinojen rakenteiden merkintä.

IP-luokitus: IP54 – pöly- ja roiskesuoja työmaalle.

Kiinnitys: 1/4? jalustakierre + 5/8? adapteri – toimii sekä kevyt- että raskasjalustoilla.

Virta: 3×AA – laajasti saatavilla, auto-off pidentää käyttöaikaa.

Kantama: 30 m ilman vastaanotinta / 60 m vastaanottimella – monipuolinen käyttöalue.

Kapro 872G käyttöohje:
Käyttöönotto ja tasaus – Aseta laite vakaalle alustalle tai jalustalle. Kytke virta; automaattitilassa itsetasaus toimii ±3° alueella. Odota tasaantuminen ennen merkintää. Ylitasoalueella viivat vilkkuvat ja summeri hälyttää – aseta laite vakaammalle pinnalle.
Sädevalinnat ja manuaalikaltevuus – Valitse H, V tai H+V. Aktivoi manuaalitila pitkällä painalluksella, kun tarvitset kallistetun viivan; vilkku indikaatio muistuttaa, ettei itsetasaus ole käytössä. Tee merkinnät ja palaa automaattitasaukseen ennen seuraavia tasaviivoja.
Pulssitila ja vastaanotin – Ota pulssitila käyttöön ulkokohteissa tai pitkillä etäisyyksillä. Yhdistä yhteensopivaan vastaanottimeen ja säädä korkeutta, kunnes keskitysääni/LED on kohdallaan. Tämä parantaa luettavuutta kirkkaassa valossa.
Huolto ja säilytys – Puhdista optiikka pehmeällä, nukkaamattomalla liinalla. Lukitse heiluri kuljetuksen ajaksi (jos mallissa lukitus). Säilytä laite kuivassa, suojaa iskuilta, poista paristot pidemmässä varastoinnissa.

Varoitukset:

Luokan 2 laser: älä katso suoraan säteeseen tai sen voimakkaisiin heijastuksiin; suojaa sivulliset.

Varmista tukeva kiinnitys; laitteen putoaminen voi vaurioittaa optiikkaa ja kalibrointia.

IP54 ei ole upotussuojaus; vältä rankkaa kastumista ja painepesua.

Älä käytä räjähdysvaarallisissa tiloissa.

Käytä vain ohjeen mukaisia paristoja; poista ne pitkäaikaisessa varastoinnissa.

Usein Kysyttyä, UKK:
Mikä on 872G:n sädeyhdistelmä?Vaaka- ja pystylinja ristiin 90°:ssa; voit käyttää niitä erikseen tai yhtä aikaa.
Voinko käyttää laitetta ulkona?Kyllä. Pulssitilassa vastaanottimen kanssa kantama on jopa 60 m. Paljain silmin näkyvyys riippuu valaistuksesta ja taustasta.
Onko kaltevuusviivan teko mahdollista?On. Manuaalikaltevuus poistaa itsetasauksen käytöstä, jolloin viivan voi asettaa haluttuun kulmaan (vilkku ilmoittaa tilasta).
Mikä on laitteen tarkkuus ja itsetasausalue?Tarkkuus ±0,2 mm/m ja itsetasaus ±3°.
Mitä toimitussisältöön kuuluu?Ristilaser 872G, 3×AA-paristot, 5/8" adapteri ja kantopussi (setistä riippuen myös muita tarvikkeita).

Kierrätysohjeet:

Pakkaus: Lajittele pahvi ja muovi paikallisten ohjeiden mukaan.

Laite: SER/WEEE – toimita hyväksyttyyn keräykseen.

Paristot: Vie paristojen erilliskeräykseen; älä hävitä sekajätteen mukana.
