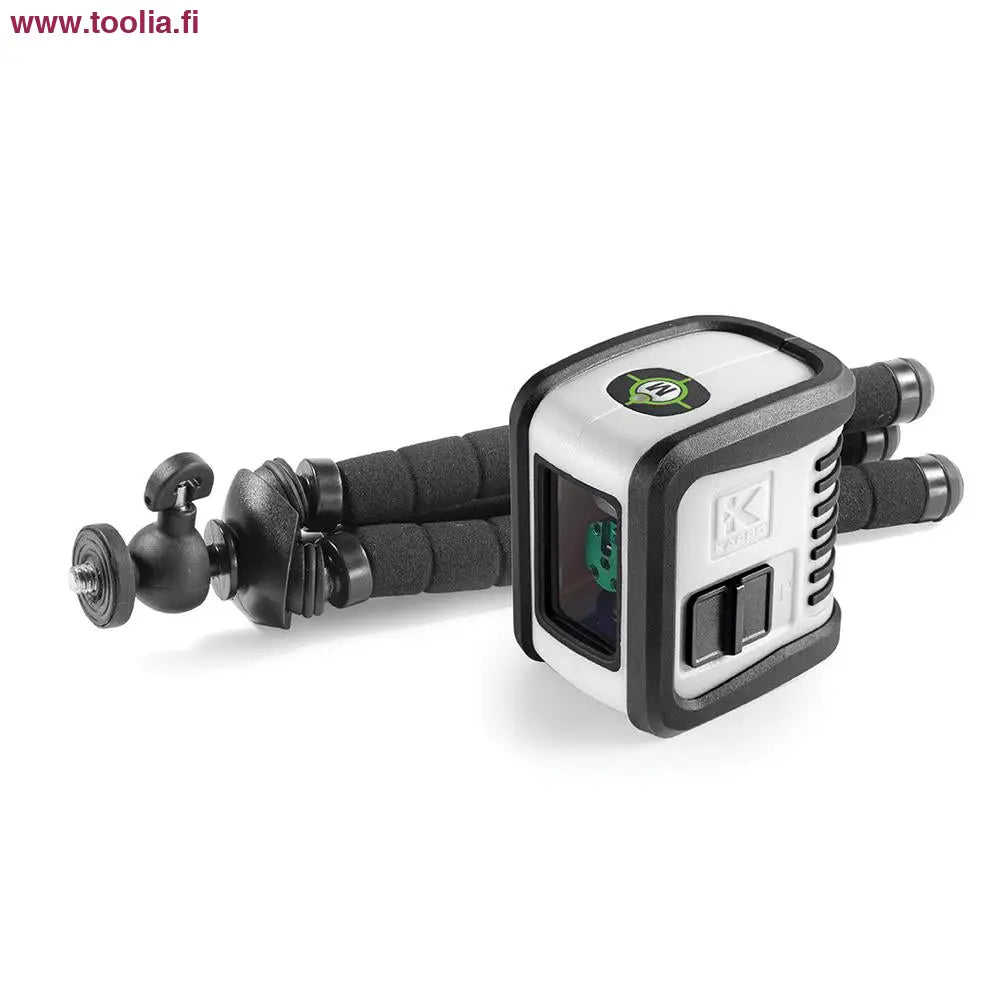

Kapro Bambino 842G on kompakti vihreäsäteinen ristilaser, joka projisoi yhden vaakalinjan ja yhden pystylinjan. Ristin keskipiste toimii kaikissa kohdistuksissa luotettavana referenssinä, ja vihreä 510–530 nm säde parantaa näkyvyyttä valaistuissa sisätiloissa. Laite on suunniteltu nopeaan käyttöönottoon ja vaivattomiin siirtoihin ahtaissakin asennuskohteissa.
Itsetasaus toimii ±3° alueella heilurimekanismilla. Kun laite on tasausalueen ulkopuolella, selkeä ilmoitus (vilkku/merkkivalo) estää virheelliset merkinnät. Tyypillinen mittatarkkuus on ?±0,4 mm/m, mikä riittää listoituksiin, kalusteasennuksiin, pistorasioiden kohdistuksiin ja muuhun sisätyöhön.
Mukana toimitettava taipuva kolmijalka kiinnittyy tankoihin, kaiteisiin, tikkaisiin tai hyllytasoihin. Tämä vapauttaa kädet työskentelyä varten eikä vaadi erillistä jalustaa. Laite toimii kahdella AA-paristolla, mikä tekee virranhallinnasta helppoa missä tahansa. Runkorakenne on IP54-roiske- ja pölysuojattu sisätyöolosuhteisiin.

Käyttötarkoitus:

Kaluste- ja sisustusasennukset – Ristiviiva antaa suoran ja tarkan referenssin seinäkaapistojen, vitriinien, TV-tasojen ja tauluryhmien asennukseen. Taipuvan kolmijalan avulla laser saadaan helposti oikealle korkeudelle kiinnittämällä jalat kaiteeseen tai hyllyn reunaan. Tämä vähentää mittauskertoja ja nopeuttaa kohdistusta, kun vaaka- ja pystylinja ovat yhtä aikaa näkyvissä vähintään muutaman metrin matkalla.

Listoitus ja ovikarmit – Vaakalinja toimii yhtenäisenä lähtötasona jalkalistoille ja ylälistoille huoneesta toiseen. Pystylinja helpottaa karmien, kulmien ja reunaprofiilien suoruuden tarkistusta. Manuaalikaltevuus mahdollistaa pienen kallistuksen käytön esimerkiksi porrastetuissa rakenteissa, jolloin viivasta saadaan tarkoituksella ei-tasattu referenssi.

Sähkö- ja pienasennukset – Ristin keskipiste toimii nopeasti siirrettävänä “0-pisteenä” pistorasioiden, kytkimien ja kaapelireittien merkintään. Pystylinjaa pitkin on helppo kohdistaa nousut katon ja lattian välillä. Taipuva kolmijalka kiinnittyy myös kaapelihyllyihin, jolloin laserin voi jättää osoittamaan viivaa, kun kädet ovat varattuina.

Laatoitus ja pintamerkinnät – Vaakalinjalla asetat aloituskorkeuden ja rivien ylärajat; pystylinja varmistaa saumajaon suoruuden. Vihreä säde näkyy hyvin kirkkaissa työvaloissa, mikä parantaa luettavuutta ja vähentää virheitä erityisesti vaaleilla pinnoilla.

Pakkauksen sisältö:

Kapro Bambino 842G ristilaser (1× vaaka + 1× pysty)

Taipuva kolmijalka (joustavat jalat)

2 × AA-paristo

Käyttöohje

Ominaisuudet:

Sädekonfiguraatio: 1H + 1V — muodostaa selkeän ristiviivan nopeaan kohdistukseen.

Vihreä laser: 510–530 nm — parantaa näkyvyyttä kirkkaissa sisätiloissa ja vaaleilla pinnoilla.

Tarkkuus: ?±0,4 mm/m — riittävä tarkkuus sisäasennuksiin ja viimeistelyyn.

Itsetasaus: ±3° heilurimekanismilla — nopea käyttöönotto; ylialueesta selkeä ilmoitus.

Manuaalikaltevuus: mahdollistaa tarkoituksellisen kallistuksen (kaadot, porrasviittaukset).

Käyttökantama: tyypillisesti ~20–30 m sisätiloissa taustasta riippuen — sujuva työskentely huonetiloissa.

Virtalähde: 2×AA-paristo — helppo saatavuus ja nopea vaihto työmaalla.

Kiinnitys: 1/4? jalustakierre + taipuva kolmijalka — joustava sijoitus ilman erillistä jalustaa.

Suojaus: IP54 — roiske- ja pölysuojaus sisätyöolosuhteisiin.

Kompakti rakenne: kevyt, helposti kuljetettava pehmeässä kotelossa.

Kapro Bambino 842G käyttöohje:

Asennus ja tasaus: Aseta laite taipuvan kolmijalan varaan ja kiinnitä jalat tukevasti kohteeseen (kaide, putki, hylly). Pidä laite itsetasausalueen ±3° sisällä; odota, että viiva/risti vakiintuu ennen merkkauksia.

Säteiden valinta: Käynnistä vaaka-, pysty- tai ristiviiva. Käytä vain tarpeellisia viivoja paristojen säästämiseksi.

Manuaalikaltevuus: Aktivoi manuaalitila (pitkä painallus). Viiva vilkkuu tai merkkivalo kertoo, ettei itsetasaus ole aktiivinen. Säädä haluttu kallistus (esim. kaadot) ja tee merkinnät.

Korkeus ja keskipiste: Kohdista ristin keskipiste referenssiin (esim. keskelle pistorasiaa). Siirrä laitetta pienin liikkein, kunnes vaaka- ja pystylinja leikkaavat halutussa kohdassa.

Huolto: Puhdista optiikka nukkaamattomalla liinalla. Poista pöly ja roiskeet rungosta. Säilytä kuivassa, pehmeässä kotelossa. Poista paristot, jos laite on pitkään käyttämättä.

Varoitukset:

Älä katso suoraan lasersäteeseen tai sen voimakkaisiin heijastuksiin.

Varmista kolmijalan tukeva kiinnitys; laitteen putoaminen voi vaurioittaa optiikkaa ja vaikuttaa tarkkuuteen.

IP54 ei ole upotussuojaus — vältä vesisateessa työskentelyä ja painepesua.

Älä käytä räjähdysvaarallisissa tiloissa.

Poista AA-paristot pitkäaikaisessa varastoinnissa.

Usein Kysyttyä, UKK:
Mitä säteitä 842G tuottaa?Yksi vaakalinja ja yksi pystylinja, jotka muodostavat ristiviivan; ristin keskipiste toimii nopeana referenssipisteenä.
Voinko käyttää manuaalikaltevuutta?Kyllä. Manuaalitilassa viivoja voi kallistaa tarkoituksella; tällöin itsetasaus ei ole aktiivinen ja tästä ilmoitetaan vilkulla/merkkivalolla.
Mikä on tarkkuus ja kantama?Tyypillinen tarkkuus on ?±0,4 mm/m ja kantama sisätiloissa n. 20–30 m taustasta ja valaistuksesta riippuen.
Mitä virtaa laite käyttää?2×AA-paristoa, jotka on helppo vaihtaa työmaalla. Suosittelemme laadukkaita alkaliparistoja.
Miten laite kiinnitetään ilman jalustaa?Taipuva kolmijalka kiinnittyy putkiin, kaiteisiin ja hyllyihin. Varmista, että jalat on kiristetty tukevasti liukumisen estämiseksi.

Kierrätysohjeet:

Pakkaus: Lajittele pahvi ja muovi paikallisten ohjeiden mukaan.

Laite: Sähkö- ja elektroniikkaromu (SER/WEEE) — toimita hyväksyttyyn keräykseen.

Paristot: Toimita paristojen erilliskeräykseen; älä hävitä sekajätteen mukana.
